Тип фундамента для ангара не выбирают «по умолчанию» — его определяют после расчёта нагрузок, анализа грунта на конкретном участке и параметров самого здания: пролёта, высоты, наличия кран-балки. Один и тот же ангар 24×36 м может стоять на разных типах основания в зависимости от того, строится он на плотном чернозёме под Тимашевском или на подвижных грунтах в прибрежной зоне.

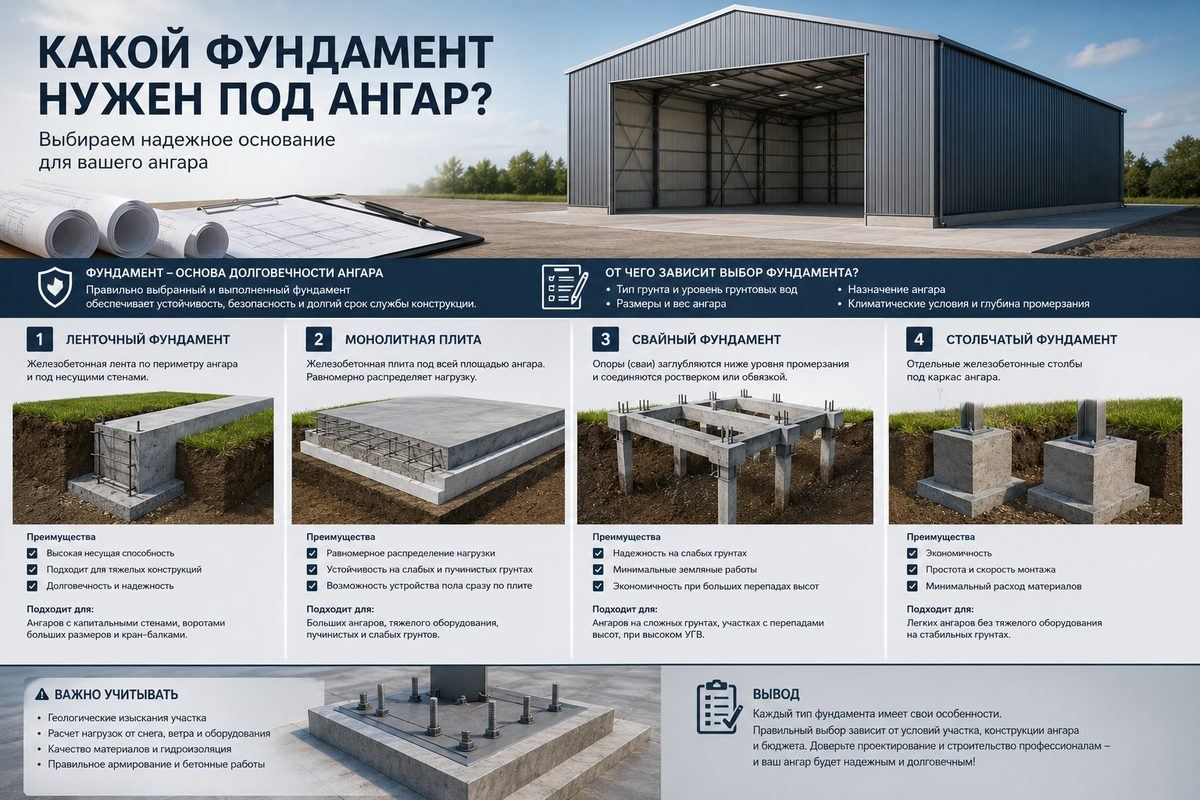

В этой статье разбираем основные виды фундаментов для металлоконструкций, от чего зависит выбор и какие ошибки чаще всего допускают на этом этапе.
От чего зависит выбор фундамента
Перед расчётом фундамента учитывают четыре группы факторов:
- Тип и несущая способность грунта. Плотный чернозём, глина, суглинок, песок и подвижные (пучинистые, обводнённые) грунты требуют разных решений — от лёгкого ленточного основания до свайного поля.
- Нагрузки от здания. Собственный вес каркаса, снеговая и ветровая нагрузка (для Краснодарского края — умеренная снеговая, но заметная ветровая нагрузка в прибрежных районах), нагрузка от кран-балки, если она предусмотрена проектом.
- Геометрия здания. Пролёт (9–27 м), высота (до 12 м) и шаг рам каркаса (3,5–4,5 м) прямо влияют на точки опоры и глубину заложения.
- Глубина промерзания грунта в конкретном районе — она отличается даже в пределах одного региона и определяет минимальную глубину заложения фундамента.
Точный тип фундамента определяется инженерным расчётом после геологических изысканий на участке — общих рекомендаций «для всех ангаров» не существует, но есть три основных типа решений, которые применяются чаще всего.
Ленточный фундамент
Наиболее распространённый вариант для арочных и лёгких каркасных ангаров. Представляет собой непрерывную бетонную ленту по периметру здания и под несущими стенами.
Когда подходит:
- Плотные, стабильные грунты без высокого уровня грунтовых вод
- Лёгкие и средние по весу конструкции — арочные ангары, неотапливаемые склады
- Объекты без тяжёлого технологического оборудования и кран-балок
Преимущества: сравнительно невысокая стоимость, простота устройства, подходит для большинства сельскохозяйственных и складских объектов на стабильных грунтах Краснодарского края.
Монолитная плита
Сплошное бетонное основание под всей площадью здания. Чаще применяется для прямостенных ангаров и производственных зданий.
Когда подходит:
- Грунты с неравномерной несущей способностью
- Здания с внутренним технологическим оборудованием, требующим ровного и прочного пола
- Объекты с кран-балкой — плита равномерно распределяет точечные нагрузки от подкрановых путей
- Производственные цеха, где важна долговечность напольного покрытия под постоянную нагрузку от техники
Преимущества: равномерное распределение нагрузки, готовый прочный пол без дополнительной стяжки, устойчивость к неравномерной осадке грунта.
Свайный фундамент
Применяется там, где ленточный фундамент или плита технически не подходят — как правило, из-за особенностей грунта.
Когда подходит:
- Слабые, обводнённые или пучинистые грунты
- Участки с высоким уровнем грунтовых вод (характерно для отдельных районов вблизи поймы реки Кубань и прибрежных территорий)
- Необходимость передать нагрузку на более глубокие, устойчивые слои грунта
Преимущества: позволяет строить там, где другие типы фундамента потребовали бы дорогостоящей подготовки грунта; сокращает сроки за счёт отсутствия земляных работ в большом объёме.
Столбчатый фундамент
Ещё один вариант, применяемый для лёгких конструкций — точечные опоры (столбы) под несущими элементами каркаса вместо непрерывной ленты или сплошной плиты.
Когда подходит:
- Лёгкие некапитальные постройки и навесы
- Стабильные грунты без пучинистости
- Объекты, где нагрузка от каркаса невелика и сосредоточена в конкретных точках, а не распределена по всему периметру
Преимущества: самый экономичный из всех вариантов по расходу материала и объёму земляных работ, подходит там, где ленточный фундамент избыточен по прочности для лёгкой конструкции.
Ограничение: не подходит для капитальных зданий с высокими нагрузками — несущая способность ниже, чем у ленточного фундамента или монолитной плиты.
Винтовые сваи — частный случай свайного фундамента
Отдельно стоит сказать про винтовые сваи — один из способов устройства свайного фундамента, при котором металлические сваи с лопастями вкручиваются в грунт без предварительного бурения или земляных работ.
Когда особенно оправданы:
- Сжатые сроки строительства — монтаж винтовых свай занимает значительно меньше времени, чем устройство ленточного фундамента или монолитной плиты
- Сложный рельеф участка, где земляные работы затруднены
- Те же случаи, что и для свайного фундамента в целом — слабые, обводнённые или пучинистые грунты
Ограничение: как и любой свайный фундамент, требует последующего устройства ростверка, если предполагается значительная нагрузка от каркаса или наличие кран-балки.
Сравнение четырёх типов
| Параметр | Ленточный | Монолитная плита | Свайный | Столбчатый |
|---|---|---|---|---|
| Грунт | Плотный, стабильный | Любой, включая неравномерный | Слабый, обводнённый | Плотный, стабильный |
| Кран-балка | Не рекомендуется | Хорошо подходит | С дополнительным ростверком | Не подходит |
| Стоимость | Ниже | Выше | Зависит от глубины и числа свай | Самая низкая |
| Типичное применение | Арочные ангары, лёгкие склады | Прямостенные ангары, производство | Сложные грунты, прибрежные районы | Лёгкие навесы, некапитальные постройки |
Частая ошибка — экономия на инженерных изысканиях
Самая распространённая ошибка на этом этапе — попытка определить тип фундамента «на глаз» или по аналогии с соседним участком, без реального анализа грунта. Разница в составе грунта на расстоянии в несколько сотен метров может быть существенной, особенно в районах с неоднородной геологией. Экономия на изысканиях на этом этапе — самый частый источник проблем при эксплуатации здания в дальнейшем: от неравномерной осадки до трещин в напольном покрытии.
Частые вопросы
Для лёгких временных сооружений и навесов иногда применяют поверхностные решения без глубокого заложения, но для капитального ангара — арочного или прямостенного, рассчитанного на длительную эксплуатацию — фундамент с заглублением ниже глубины промерзания необходим практически всегда.
Да. Подкрановые пути передают точечную нагрузку, которая отличается от равномерной нагрузки на стены каркаса, поэтому под кран-балку либо предусматривают монолитную плиту, либо усиленные участки ленточного фундамента с отдельным расчётом.
Напрямую — тип грунта первично определяет, подойдёт ли ленточный фундамент, потребуется ли монолитная плита для выравнивания нагрузки, или нужны сваи для передачи нагрузки на глубокие устойчивые слои. Без анализа грунта на конкретном участке тип фундамента не назначается.
Что дальше
После устройства фундамента следующий этап строительства — монтаж металлокаркаса и утепление здания. Если вы уже определились с параметрами объекта, можно рассчитать ориентировочную стоимость с учётом типа фундамента.
Если вы планируете строительство в Тимашевске, Армавире или другом районе края — уточните у наших специалистов особенности грунта именно в вашей местности: в равнинной части края преобладают стабильные чернозёмы, а в прибрежных и пойменных районах чаще требуется дополнительное геологическое обследование.
